Jupyter NotebookでTellusを使ってみた〜雪質解析(2)光学画像編~

Tellusに搭載されているAPIを引っ張ることができるようになったので、雪質の解析をしながらJupyter Notebookの機能をご紹介していきたいと思います!

前回、Jupyter NotebookでTellusを使ってみた〜雪質解析してみた〜にて、Tellusに搭載予定のデータを使って画像解析を行い、雪の場所判定をしてみました。

今回は、NDSIという手法を使って、衛星データの各バンドを使い雪の場所をさらに詳しく判定してみたいと思います!

NDSI(Normalized Difference Snow Index)とは

衛星には様々なセンサが搭載されており、センサごとに見ることができる波長が異なります。

くわしくは以下の記事をご覧下さい。

NDSIは雪を判定するために2つのバンド帯の差を取り、値を正規化したものです。 これは、雪の分光反射特性が波長 0.6㎛(緑)付近で高く、波長 1.5 ㎛(中間赤外)付近で低いことを利用しています。
緑波長(G)と中間赤外波長(SWIR)を用いて、

NDSI = (G – SWIR) / (G + SWIR)

と計算できます。 一般的には、閾値として 0.4 周辺が利用され、閾値以上の値の場合は積雪している状態、閾値以下の場合は積雪していない状態と判定します。今回使用するAVNIR-2の光学画像には、Band1 (R), Band2 (G), Band3 (B), Band4 (NIR) の4band帯しかないため、解析が難しそう。今回は解析結果に拘るよりも使い方に慣れてみようということで、まずSWIRを使わずに、NDSIに近いものを調査していきます。

似た指標として、以下のようなものがあります。

・NDVI: Normalized Difference Vegetation Index(正規化植生指数)
・NDWI: Normalized Difference Water Index(正規化水指数)

NDVIは植生の分布状況や活性度を示す指標で、近赤外波長(NIR)と赤波長(R)を用いて、 NDVI = (NIR-R) / (NIR+R) で計算されます。NDVIの値が大きくなるほど植生が濃いと判断できます。
NDWIは地表面における水の存在と深い関連をもつ指標の1つで、赤波長(R)と中間赤外波長(SWIR)を用いて、 NDWI =(R-SWIR)/(R+SWIR) で計算できます。NDWIの値が大きくなるほど表面が帯水状況にあると判断できます。

Tellusからの光学画像の取得と前処理

まずは、富士山周辺の光学画像をTellusから取得します。今回はタイル化されたPNG形式のデータを扱います。位置の指定はXYZ方式を採用しています。詳細は こちら(外部サイト) をご覧ください。
詳細補足: ALOSという衛星のAVNIR-2と呼ばれるセンサから取得されたデータを扱います。AVNIR-2については こちら(外部サイト) をご覧ください。

注意:
ここで利用しているAPIはサンプル目的のものです。Tellus Jupyter環境のみから利用できます。正式なAPIは今後追加される予定です。

# APIのドメイン

URL_DOMAIN = "https://gisapi.opf-dev.jp/"

# 富士山の位置

Z = 13
X = 7252
Y = 3234
​
def get_data(img_type, domain=URL_DOMAIN, z=Z, x=X, y=Y):
   return io.imread("{}/{}/{}/{}/{}.png".format(domain, img_type, z, x, y))
​
img_osm = get_data("osm")
img_band1= get_data("av2ori/band1").astype('int32')
img_band2 = get_data("av2ori/band2").astype('int32')
img_band3 = get_data("av2ori/band3").astype('int32')
img_band4 = get_data("av2ori/band4").astype('int32')
img_true = np.c_[img_band3[:,:,0:1], img_band2[:,:,1:2], img_band1[:,:,2:3]]

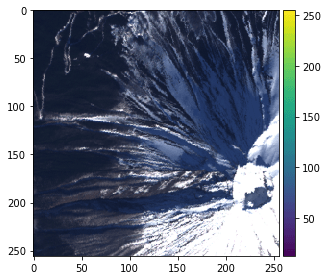

# 元画像確認

io.imshow(img_true)
/opt/conda/lib/python3.6/site-packages/skimage/io/_plugins/matplotlib_plugin.py:77: UserWarning: Low image data range; displaying image with stretched contrast.
  warn("Low image data range; displaying image with "

NDSIの代替を検証

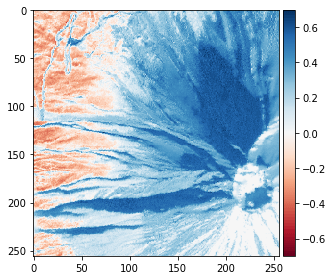

NDSI = (G – SWIR) / (G + SWIR) を、SWIR の代わりに NIR を利用して検証していきます。

img_NDSI_24 = (img_band2[:,:,1] - img_band4[:,:,1])  / (img_band2[:,:,1] + img_band4[:,:,1])
io.imshow(img_NDSI_24)

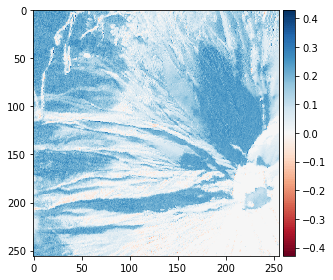

Band4の代わりに、それぞれBand1, 3でも検証してみます。

# Band4の代わりにBand1を利用

img_NDSI_21 = (img_band2[:,:,1] - img_band1[:,:,2]) / (img_band2[:,:,1] + img_band1[:,:,2])
io.imshow(img_NDSI_21)

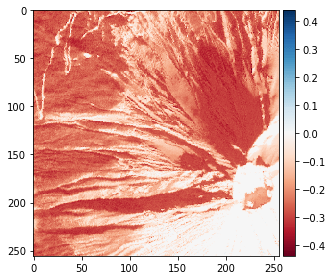

# Band4の代わりにBand3を利用

img_NDSI_23 = (img_band2[:,:,1] - img_band3[:,:,0]) / (img_band2[:,:,1] + img_band3[:,:,0])
io.imshow(img_NDSI_23)

それ以外にも、Band4を固定した組み合わせも確認してみます。

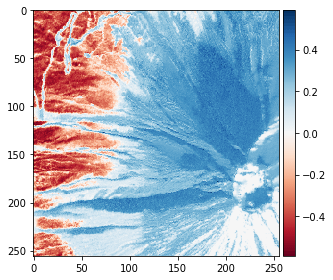

# Band3とBand4

img_NDSI_34 = (img_band3[:,:,0] - img_band4[:,:,0]) / (img_band3[:,:,0] + img_band4[:,:,0])
io.imshow(img_NDSI_34)

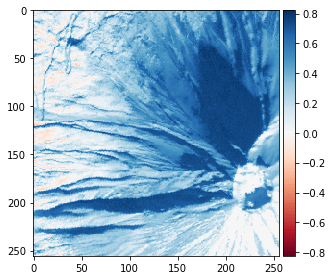

# Band1とBand4

img_NDSI_14 = (img_band1[:,:,2] - img_band4[:,:,0]) / (img_band1[:,:,2] + img_band4[:,:,0])
​
io.imshow(img_NDSI_14)

Band4を使うと近しい結果が得られたようです。Band2-Band4を利用し閾値の判定を行います。

NDSIの閾値を調査

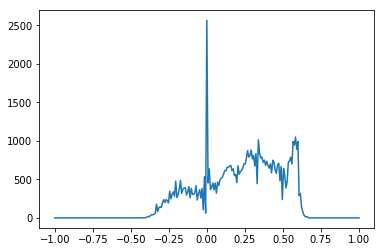

まずヒストグラムで分布を確認します。

img_NDSI_24 =  (img_band2[:,:,1] - img_band4[:,:,1])  / (img_band2[:,:,1] + img_band4[:,:,1])
hists, bins=np.histogram(img_NDSI_24, 255, [-1, 1])
plt.plot(np.linspace(-1, 1, 255), hists)

ヒストグラムを確認すると、2つのバンドの値が同じで、値が0になっているケースが多いことが分かります。

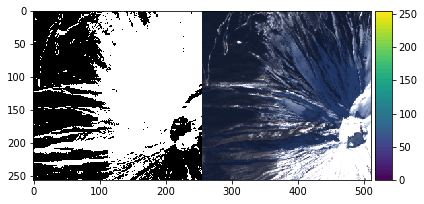

2つの山を分けるように、0.2 を閾値にして分類してみます。

height, width= img_NDSI_24.shape
img_binary_24 = np.zeros((height, width)) # 0で初期化
img_binary_24 = img_NDSI_24 > 0.2 # 閾値にもとづいて2値化
io.imshow(np.concatenate((color.gray2rgb(img_binary_24*255), img_true), axis=1))

確かに SWIR を使わないとあまりうまく抽出できないことがわかりました。

Band2-Band4を連続的な雪質と仮定してみる

雪判定には明度に基づくものを適用し、それでマスクを取ります。

# RGB画像からHSV画像への変換

img_hsv = color.rgb2こhsv(img_true.astype("uint8"))
img_v = img_hsv[:,:,2]
​
height, width= img_v.shape
img_binary = np.zeros((height, width)) # 0で初期化
img_binary = img_v > 90 / 255 # 閾値にもとづいて2値化
​
io.imshow(img_binary)

img_NDSI =  (img_band2[:,:,1] - img_band4[:,:,1]) / (img_band2[:,:,1] + img_band4[:,:,1])
​

# 明度を使って雪部分をマスキング

img_msk = img_true.copy()
img_msk[img_binary] = 0

マスク内でNDSIを使ってグラデーションをかけます。

# 雪部分にNDSIを使ってグラデーションをかける

height, width= img_binary.shape
img_ndsi_grad = np.zeros((height, width, 3)) # 0で初期化
img_ndsi_grad[:,:,0] = 0
img_ndsi_grad[:,:,1] = (img_NDSI + 0.3 ) * 255 #値が0~255になるように修正
img_ndsi_grad[:,:,2] = 255
img_ndsi_grad[~img_binary] = 0

# 2つの画像を合成

img_ndsi_grad_msk  = img_ndsi_grad + img_msk
​
io.imshow(img_ndsi_grad_msk.astype("uint8"))

薄い水色になるほど雪が深く、濃い青になるほど雪が薄い状態として可視化してみました。
今回は、あくまで大雑把な仮定に基づく結果です。

この水色や濃い青の部分の実際の雪質がどうであったか、というデータがあると、分析結果の検証をすることができます。
このような正解データのことを教師データと言います。
今回は過去の雪の可視化をしており、過去のこの場所の雪がどうであったかというデータを取りに行くことはできないので、ここまで・・・。

教師データと組み合わせながら、閾値や上記のアルゴリズムをチューニングすることで、より確かな分析・検証を行うことができるはずです。
衛星データと教師データを組み合わせて、雪だけでなく植物や様々なデータセットを作っていくと、衛星から地球を見ただけで、
その場所にどんなものがどの程度あるのか、ということをある程度予測することができるようになるのです。

宙畑では、このほかにもTellusを用いて様々な実験や検証を引き続き行っていきたいと思います!
面白いアイディアは積極的に挑戦していこうと思いますので、分析してほしいことがありましたら、お気軽にお問い合わせいただければと思います。
